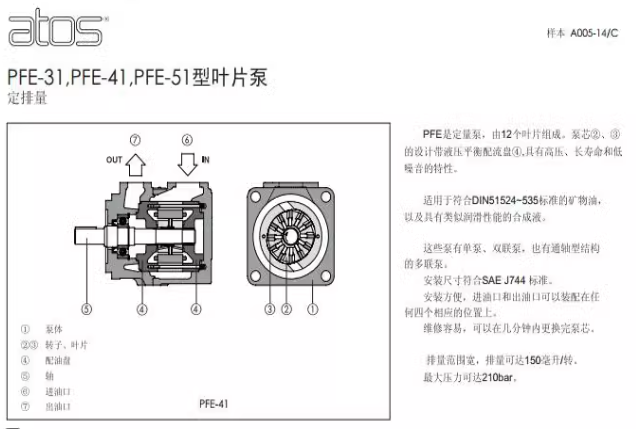

意大利ATOS葉片泵PFE-31022/1DT阿托斯油泵PFE-31028/1DT

淺析升降平臺液壓系統調速回路主要方式

速度控制回路是對液壓升降平臺液壓系統中執行元件的運動速度和速度切換實現控制的回路。主要控制方式有閥控、泵控和執行器控制三種方式。常用的速度控制回路有調速回路、快速回路、速度換接回路。
調速回路的基本原理液壓系統常常需要調節液壓缸和液壓馬達的運動速度，以適應主機的工作循環需要。液壓缸和液壓馬達的速度決定于排量及輸入流量?？梢钥闯觯刂聘缀婉R達的速度，可以通過改變流入流量實現，也可以通過改變排量實現。
對于液壓升降平臺中液壓缸來說，通過改變其有效作用面積A(相當于排量)來調速是不現實的，一般隻能用改變流量的方法來調速。對變量馬達來說，調速既可以改變流量，也可改變馬達排量。

因此，大蘭液壓廠家告訴你調速回路主要有以下三種方式：
1、容積調速回路：用調節變量泵或變量馬達的排量來調速；
2、節流調速回路：由定量泵供油，采用流量閥調節進入或流出執行機構的流量來實現調速；
3、容積節流調速回路，用限壓變量泵供油，由流量閥調節進入執行機構的流量，并使變量泵的流量與調節閥的調節流量相適應來實現調速。此外還可采用幾個定量泵并聯，按不同速度需要，啓動一個泵或幾個泵供油實現分級調速。

葉片泵：

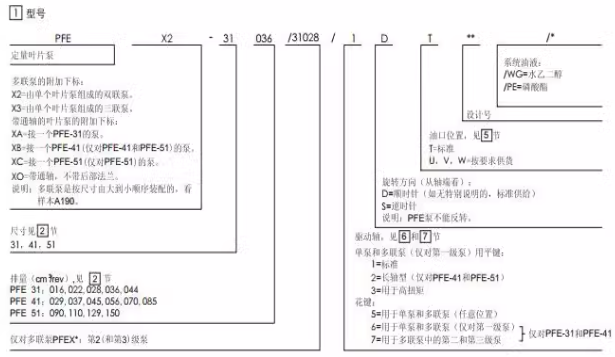

PFE-31016/1DT PFE-31016/1DU PFE-31022/1DT PFE-31022/1DU PFE-31022/1DW
PFE-31028/1DT PFE-31028/1DU PFE-31028/1DV PFE-31036/1DT PFE-31036/1DU20
PFE-31036/1DV20 PFE-31036/1DW PFE-31044/1DT20 PFE-31044/1DU20 PFE31044/1DV20
PFE-31044/1DV20 PFE-32028/3DT20 PFE-32028/3DV20 PFE-32036/3DT PFE-41037/1DU20
PFE-41045/1DT PFE-41045/1DU20 PFE-41045/1DW20 PFE-41056/1DT PFE-41056/1DU20
PFE-41056/1DV20 PFE-41056/1DW20 PFE-41070/1DT PFE-41070/1DV20 PFE-41070/2DT20
PFE-41070/2DV20 PFE-41085/1DT20 PFE-41085/1DW20 PFE-42045/3DW20 PFE-42056/3DU20
PFE-42070/3DT20 PFE-42070/3DU PFE-42070/3DW20 PFE-42070/7DV PFE-51090/1DT23
PFE-51090/1DU PFE-51110/1DT23 PFE-51110/1DU23 PFE-51110/3DT23 PFE-51129/1DT
PFE-51150/1DT PFE-51150/3DV PFE-52090/3DT31 PFE-52110/3DT31
PFG-114 PFG-120 PFG-128-D PFG-128-D/RO PFG-135-D-RO PFG-142 PFG-142-D PFG-142-D-RO
PFG-149 PFG-149-D PFG-149-D-RO PFG-160-D PFG-174 PFG-174-D PFG-187 PFG-187-D PFG-199-D-RO
PFG-207-D PFG-207-D-RO PFG-210-D PFG-210-D-RO PFG-211-D-RO PFG-214-D PFG-214-D-RO
PFG-216-D-RO PFG-218 PFG-218-D PFG-221-D PFG-227-D-RO PFG-327-D PFG-327-D-RO PFG-340-D
PFG-340-D-RO PFG-354-D PFG-354-D-RO

電磁換向閥：
SDHI-0639/C-X SDHI-0639/O-X SDHI-0639/O-X 00 SDHI-0639/O-X 230/50/60AC 23 SDHI-0639/O-X 24DC
SDHI-0639/O-X 24DC 23 SDHI-0671-X 24DC 23 SDHI-0710-00 23 SDHI-0710-X 00 23 SDHI-0710-X 00
SDHI-0715-X 00) SDHI-0710-X 230/50/60AC 23 SDHI-0710-X 24DC 23 SDHI-0711-X  SDHI-0711-X 00 23
SDHI-0711-X 12DC 23　  SDHI-0711-X 230/50/60AC 23 SDHI-0711-X 24DC SDHI-0711-X 24DC 23
SDHI-0713-00 23 SDHI-0713P-X 24DC SDHI-0713P-X 24DC 23 SDHI-0713-X  SDHI-0713-X 00 23
SDHI-0713-X 12DC SDHI-0713-X 12DC 23  SDHI-0713-X 230/50/60AC 23 SDHI-0713-X 24DC
SDHI-0713-X 24DC 23 SDHI-0714-00 23 SDHI-0715-X 00 23 SDHI-0715-X 12DC 23 SDHI-0718-X
SDHI-0718-X 24DC 23 SDHI-0751/2-X 24DC 24

DHI-0610-X 24DC DHI-0611/A-X 24DC 23 DHI-0611/FC-X 24DC 23 DHI-06119/A-X 24DC 23
DHI-0611-X 24DC 23 DHI-0612/A-X 24DC DHI-0613/A-X 24DC 23  DHI-0613/WP-X 230AC
DHI-0613/WP-X 230ACD DHI-0631/1/2/A-X 24DC DHI-0631/2/A-IX 24DC
DHI-0631/2/A-X 110/50/60AC 23 DHI-0631/2/A-X 230/50/60AC 23 DHI-0631/2/P-X 24DC
DHI-0631/2/WP-X 12DC 23 DHI-0631/2/WP-X 220DC 23 DHI-0631/2-X 220DC
DHI-0631/2-X 230/50/60AC DHI-0631/2-X 24DC   DHI-0632/2/A-X 230/50/60AC 23
DHI-0632/2/A-X 24DC 23  DHI-0632/2-X 230/50/60AC DHI-0632/2-X 24DC 23
DHI-0639/C-X 24DC 23 DHI-0670-X 24DC 23 DHI-0671/A-X 24DC DHI-0751/2-X 110/50/60AC 23
DHI-0751/2-X 230/50/60AC DHI-0751/2-X 24DC DHI-0751/2/WP-X 24DC
DHO-0630/2/A-X 24DC 20 DHO-0631/2/A-X 24DC 20 DHO-0631/2/L1-X 24DC 20
DHO-0631/2-X 24DC DHO-0639/O-X 24DC 20
DKE-1713-X 24DC
DKI-1631/2/A-X 24DC DKI-1631/2/WP 24DC  DKI-1631/2/WP-X 230/50/60AC  DKI-1631/2-X 230/50/60AC
DKI-1631/2-X 24DC   DKI-1632/2/AFI/NC-X 24DC  DKI-1632/2/A-X 24DC   DKI-1671-X 24DC
DKI-1710-X 24DC  DKI-1711/WP-X 24DC  DKI-17116-X 24DC DKI-17119-X 110/50/60AC
DKI-17119-X 230/50/60AC DKI-1711-X 110/50/60AC　  DKI-1711-X 230/50/60AC  DKI-1711-X 24DC
DKI-1713/1-X 24DC   DKI-1713/WP-X 230AC  DKI-1713-X 230/50/60AC  DKI-1713-X 24DC
DKI-1714-X 110/50/60AC DKI-1714-X 24DC  DKI-1715-X 230/50/60AC DKI-1717-X 24DC
DKI-1718-X 24DC 2  DKI-1750/2-X 24DC  DKI-1751/2/FI/NC-X 24DC  DKI-1751/2/FI-X 24DC
DKI-1751/2/WP-X 230/50/60AC  DKI-1751/2-X 24DC
DKOR-1611/A-X 24DC  DKOR-1631/2-X 24DC

變量柱塞泵：
PFRXC-202 PFRXC-203   PFRXC-522 PFRXC-308 PFRXC-311 PFRXC-315 PFRXC-518 PFRXC-525 PFR-311
PFR-315 PFR-518 PFR-522 PFR-525
PVPC-R-3029/1D 11 PVPC-C-4046/1S PVPC-R-3029/1D PVPC-CH-5073/1D PVPC-C-4046/1D
PVPC-L-5073/1D PVPC-R-5073/1D PVPC-L-3029/1D PVPC-C-5073/1D PVPC-L-4046/1D
PVPC-C-3029/1D PVPC-R-5090/1D PVPC-C-5073/1S  PVPC-CH-3029/1D
