臺灣朝田RISUNY葉片泵SVQ45-136-FRLR 156 189 216 237

淺析液壓系統中液壓油泵的合理使用

液壓系統中，液壓油泵作爲最主要的動力輸出元件，不可或缺。但在液壓系統中，油泵的使用有很多關鍵點，需要知道，否則，可能導緻油泵壽命降低或損壞。
①液壓油泵可以用支座或法蘭安裝，泵和原動機應采用共同的基礎支座，法蘭和基礎都應有足夠的剛性。特別注意:流量大于 (或等于)160L/min的柱塞泵，不宜安裝在油箱上。
②液壓油泵和原動機輸出軸間應采用彈性聯軸器連接，嚴禁在液壓泵軸上安裝帶輪或齒輪驅動液壓泵，若一定要用帶輪或齒輪與泵連接，則應加一對支座來安裝帶輪或齒輪，該支座與泵軸的同軸度誤差應不大于Φ0.05mm。
③吸油管要盡量短、直、大、厚，吸油管路一般需設置公稱流量不小于泵流量2倍的粗過濾器 (過濾精度一般爲80～180μm)。液壓泵的洩油管應直接接油箱，回油背壓應不大于0.05MPa。油泵的吸油管口、回油管口均需在油箱最低油面200mm以下。特別注意在柱塞泵吸油管道上不允許安裝濾油器，吸油管道上的截止閥通徑應比吸油管道通徑大一擋，吸油管道長L<2500mm，管道彎頭不多于兩個。
④液壓油泵進、出油口應安裝牢固，密封裝置要可靠，否則會産生吸入空氣或漏油的現象，影響液壓泵的性能。
　　⑤液壓油泵自吸高度不超過500mm (或進口真空度不超過0.03MPa)，若采用補油泵供油，供油壓力不得超過0.5MPa，當供油壓力超過0.5MPa時，要改用耐壓密封圈。對于柱塞泵，應盡量采用倒灌自吸方式。
　?、抟簤河捅醚b機前應檢查安裝孔的深度是否大于泵的軸伸長度，防止産生頂軸現象，否則將燒毀泵。

      液壓油泵 使用注意事項
　?、僖簤河捅脝檮訒r應先點動數次，油流方向和聲音都正常后，在低壓下運轉5～10min，然后投入正常運行。柱塞泵啓動前，必須通過殼上的洩油口向泵內灌滿清潔的工作油。
　?、谟偷酿ざ仁軠囟扔绊懚兓蜏厣唣ざ入S之降低，故油溫要求保持在60℃以下，爲使液壓泵在不同的工作溫度下能夠穩定工作，所選的油液應具有黏度受溫度變化影響較小的油溫特性，以及較好的化學穩定性、抗泡沫性能等。推薦使用L-HM32或L-HM46(GB11118.1—94)抗磨液壓油。
　?、塾鸵罕仨殱崪Q、不得混有機械雜質和腐蝕物質，吸油管路上無過濾裝置的液壓系統，必須經濾油車 (過濾精度小于25μm)加油至油箱。
　?、芤簤河捅玫淖罡邏毫妥罡咿D速，是指在使用中短暫時間內允許的峰值，應避免長期使用，否則將影響液壓泵的壽命。
⑤液壓油泵的正常工作油溫爲15～65℃，泵殼上的最高溫度一般比油箱內泵入口處的油溫高10～20℃，當油箱內油溫達65℃時，泵殼上最高溫度不超過75～85℃。

臺灣KOMPASS康百世V系列變量柱塞泵
V15A1R10X V15A2R10X V15A3R10X V15A4R10X V15A1L10X V15A2L10X V15A3L10X V15A4L10X
V18A1R10X V18A2R10X V18A3R10X V18A4R10X V18A1L10X V18A2L10X V18A3L10X V18A4L10X
V23A1R10X V23A2R10X V23A3R10X V23A4R10X V23A1L10X V23A2L10X V23A3L10X V23A4L10X
V38A1R10X V38A2R10X V38A3R10X V38A4R10X V38A1L10X V38A2L10X V38A3L10X V38A4L10X
V50A1R10X V50A2R10X V50A3R10X V50A4R10X V50A1L10X V50A2L10X V50A3L10X V50A4L10X
V70A1R10X V70A2R10X V70A3R10X V70A4R10X V70A1L10X V70A2L10X V70A3L10X V70A4L10X

臺灣KOMPASS康百世AR系列變量柱塞泵
AR16-FR01C AR16-FR01B AR16-LR01C AR16-LR01B AR22-FR01C AR22-FR01B AR22-LR01C
AR22-LR01B AR16-FR01CK AR16-FR01BK AR16-LR01CK AR16-LR01BK AR22-FR01CK AR22-LR01CK
AR22-FR01BS AR22-LR01CS AR22-LR01BS AR22-FR01BK AR22-LR01BK AR16-FR01CS AR16-FR01BS
AR16-LR01CS AR16-LR01BS AR22-FR01CS

臺灣KOMPASS康百世定量葉片泵
50T-07-FR 50T-07-LR 50T-12-FR 50T-12-LR 50T-14-FR 50T-14-LR 50T-17-FR 50T-17-LR
50T-20-FR 50T-20-LR 50T-23-FR 50T-23-LR 50T-26-FR 50T-26-LR 50T-30-FR 50T-30-LR
50T-36-FR 50T-36-LR 50T-39-FR 50T-39-LR 150T-48-FR 150T-48-LR 150T-61-FR 150T-61-LR
150T-75-FR 150T-75-LR 150T-94-FR 150T-94-LR 150T-116-FR 150T-116-LR

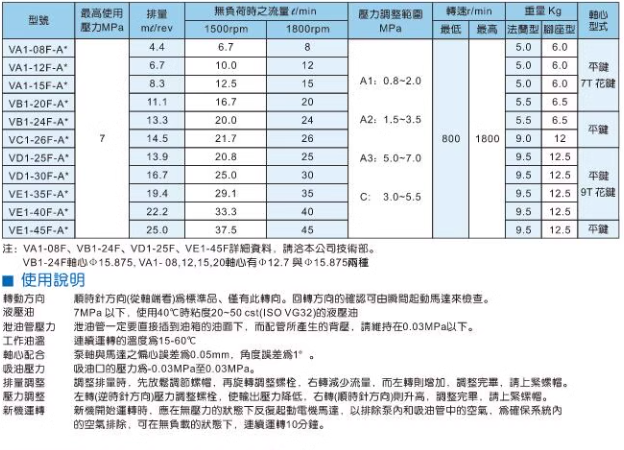

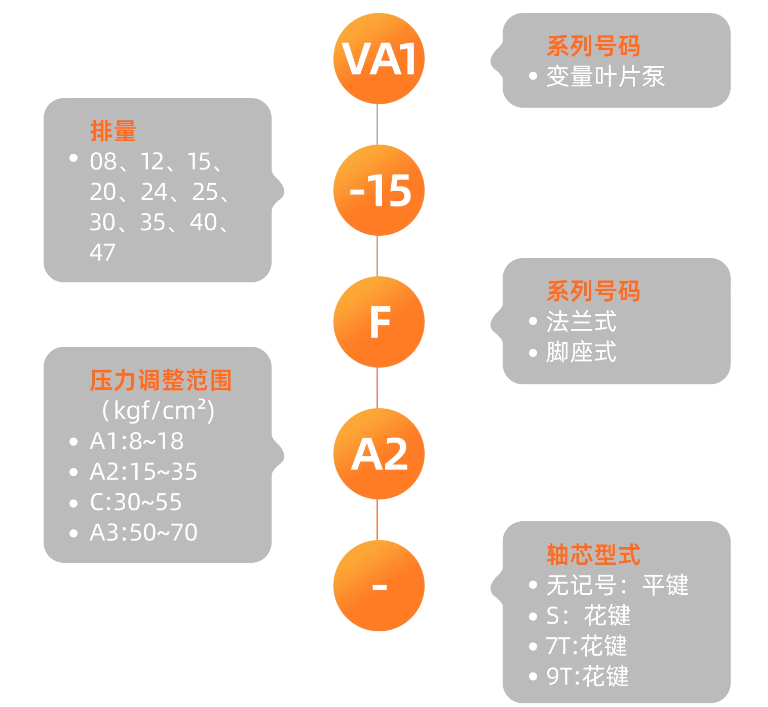

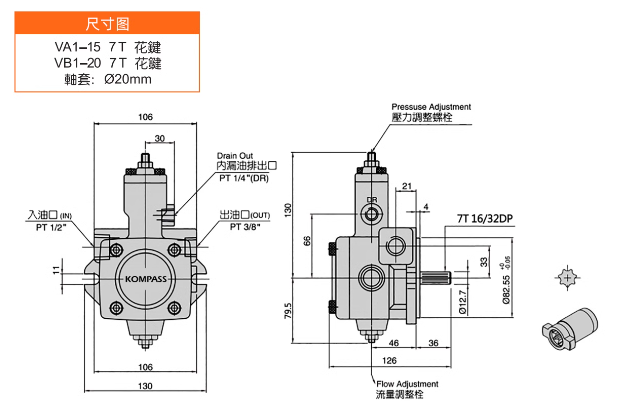

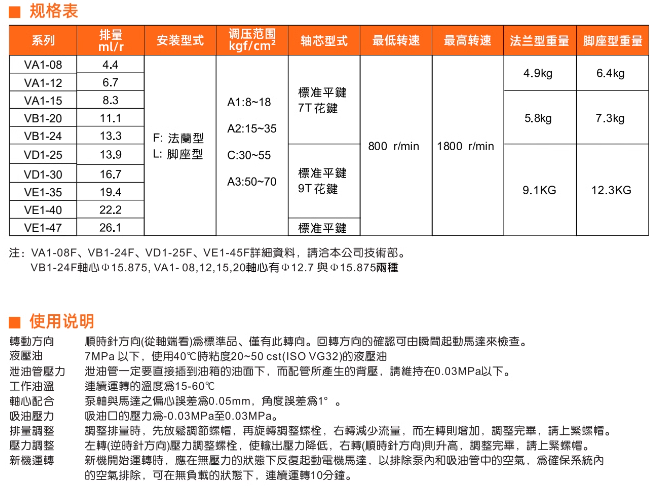

中高壓變量葉片泵:
VA1-08F-A1 VA1-08F-A2 VA1-08F-A3 VA1-12F-A1 VA1-12F-A2 VA1-12F-A3 VA1-15F-A1 VA1-15F-A2 VA1-15F-A3 VA1-15F-A3
VA1A1-0808F-A1 VA1A1-0808F-A2 VA1A1-0808F-A3 VA1A1-1212F-A1 VA1A1-1212F-A2 VA1A1-1212F-A3 VA1A1-1215F-A1
VA1A1-1215F-A2 VA1A1-1215F-A3
VB1-20F-A1 VB1-20F-A2 VB1-20F-A3 VB1-24F-A1 VB1-24F-A2 VB1-24F-A3
VB1B1-2020F-A1 VB1B1-2020F-A2 VB1B1-2020F-A3 VB1B1-2424F-A1 VB1B1-2424F-A2 VB1B1-2424F-A3
VB3-20F-A1 VB3-20F-A2 VB3-20F-A3 VB3-20F-A4
VC1-26F-A1 VC1-26F-A2 VC1-26F-A3
VD1-25F-A1 VD1-25F-A2 VD1-25F-A3 VD1-30F-A1 VD1-30F-A2 VD1-30F-A3
VD1D1-2525F-A1 VD1D1-2525F-A2 VD1D1-2525F-A3 VD1D1-3030F-A1 VD1D1-3030F-A2 VD1D1-3030F-A3
VD2-20F-A2 VD2-20F-A3 VD2-20F-A4 VD2-25F-A2 VD2-25F-A3 VD2-25F-A4 VD2-30F-A2 VD2-30F-A3 VD2-30F-A4
VD3-25F-A1 VD3-25F-A2 VD3-25F-A3 VD3-25F-A4 VD3-30F-A1 VD3-30F-A2 VD3-30F-A3 VD3-30F-A4
VE1-40F-A1 VE1-40F-A2 VE1-40F-A3 VE1-45F-A1 VE1-45F-A2 VE1-45F-A3
VE1E1-4040F-A1 VE1E1-4040F-A2 VE1E1-4040F-A3 VE1E1-4545F-A1 VE1E1-4545F-A2 VE1E1-4545F-A3
VE2-40F-A2 VE2-40F-A3 VE2-40F-A4
VE3-40F-A1 VE3-40F-A2 VE3-40F-A3 VE3-40F-A4
VF2-54F-A2 VF2-54F-A3 VF2-54F-A4
VF3-54F-A1 VF3-54F-A2 VF3-54F-A3 VF3-54F-A4
VK2-70F-A2 VK2-70F-A3 VK2-70F-A4 VK2-86F-A2 VK2-86F-A3 VK2-86F-A4
VK3-70F-A1 VK3-70F-A2 VK3-70F-A3 VK3-70F-A4 VK3-86F-A1 VK3-86F-A2 VK3-86F-A3 VK3-86F-A4
VQ15-08-FR VQ15-11-FR VQ15-14-FR VQ15-17-FR VQ15-19-FR VQ15-23-FR VQ15-26-FR
VQ15-31-FR VQ25-18-FR VQ25-22-FR VQ25-26-FR VQ25-32-FR VQ25-38-FR VQ25-43-FR
VQ25-52-FR VQ25-60-FR VQ25-65-FR VQ25-75-FR VQ35-60-FR VQ35-66-FR VQ35-76-FR
VQ35-82-FR VQ35-88-FR VQ35-94-FR VQ35-108-FR VQ35-116-FR VQ35-125-FR VQ45-136-FR
VQ45-156-FR VQ45-189-FR VQ45-216-FR VQ45-237-FR VQ215-22-11-FR VQ315-52-23-FR
VQ225-18-26-FR VQ325-108-60-FR VQ425-136-65-FR SVQ215-32-08-FR SVQ435-156-76-FR

高壓變量柱塞泵:
PVS08,PVS16,PVS22,PVS36,PVS46,PVS70,PVS100.
 PVS08-A4-F-R,PVS08-A3-F-R,PVS08-A2-F-R,PVS08-A1-F-R,PVS08-A0-F-R.
 PVS16-A4-F-R,PVS16-A3-F-R,PVS16-A2-F-R,PVS16-A1-F-R,PVS16-A0-F-R.
 PVS22-A4-F-R,PVS22-A3-F-R,PVS22-A2-F-R,PVS22-A1-F-R,PVS22-A0-F-R.
 PVS36-A4-F-R,PVS36-A3-F-R,PVS36-A2-F-R,PVS36-A1-F-R,PVS36-A0-F-R.
 PVS46-A4-F-R,PVS46-A3-F-R,PVS46-A2-F-R,PVS46-A1-F-R,PVS46-A0-F-R.
 PVS70-A4-F-R,PVS70-A3-F-R,PVS70-A2-F-R,PVS70-A1-F-R,PVS70-A0-F-R.
 PVS100-A4-F-R,PVS100-A3-F-R,PVS100-A2-F-R,PVS100-A1-F-R,PVS100-A0-F-R

KOMPASS電磁閥部分型號：
D5-02-2B2B，、D5-02-3C2，、D5-02-3C4，、D4-02-3C4,、D4-03-2B2.
D5-02-3C2,D5-02-2B2,D5-02-3,D5-02-3C60,D5-02-2D2,
D5-03-3C2,D5-03-2B2,D5-03-3,D5-03-3C60,D5-03-2D2.
D4-02-3C2,D4-02-2B2,D4-02-3,D4-02-3C60,D4-02-2D2,
D4-03-3C2,D4-03-2B2,D4-03-3,D4-03-3C60,D4-03-2D2.
D5-02-2B2B D5-02-2B3B D5-02-2B4B D5-02-2B5B D5-02-2B40B D5-02-2B60B
D5-02-2B2-A25 D5-02-2B2-A15 D5-02-2B2-A35 D5-02-2B2-D1 D5-02-2B2-D2
D5-02-2B3-A25 D5-02-2B3-A15 D5-02-2B3-A35 D5-02-2B3-D1 D5-02-2B3-D2
D5-02-2B8-A25 D5-02-2B8-A15 D5-02-2B8-A35 D5-02-2B8-D1 D5-02-2B8-D2

臺灣KOMPASS液控單向閥
MPA-04B 、MPA-03A   、MPA-03B  、MPA-03C、MPA-04A   、MPA-04B  、MPA-04C、MPA-06A   、MPA-06B  、MPA-06A、

臺灣KOMPASS減壓閥：
MRP-02A-H 、MRP-02B-H 、MRP-02C-H 、MRP-02H-H、MRP-03-A-H 、MRP-03-B-H 、MRP-03-C-H 、MRP-03-H-H、、MRB-06-A-H 、MRB-06-B-H 、MRRP-02-B-M MRRP-03-B-M MRRP-02-B-H MRRP-03-B-H MRRP-02-C-M MRRP-03-C-M
MRRP-02-C-H MRRP-03-C-H MRRP-02-H-M MRRP-03-H-M MRRP-02-H-H MRRP-03-H-H
MRRA-02-B-M MRRA-03-B-M MRRA-02-B-H MRRA-03-B-H MRRA-02-C-M MRRA-03-C-M
MRRA-02-C-H MRRA-03-C-H MRRA-02-H-M MRRA-03-H-M MRRA-02-H-H MRRA-03-H-H
MRRB-02-B-M MRRB-03-B-M MRRB-02-B-H MRRB-03-B-H MRRB-02-C-M MRRB-03-C-M
MRRB-02-C-H MRRB-03-C-H MRRB-02-H-M MRRB-03-H-M MRRB-02-H-H MRRB-03-H-H
MQP-02-B MQP-02-C MQP-02-H MQP-03-BMQP-03-C MQP-03-HMQP-02-B-P MQP-02-C-P
MQP-02-H-P MQP-03-B-P MQP-03-C-P MQP-03-H-P MHB-06-B MHB-06-H
MHB-06-B-P MHB-06-H-P MHB-04-B-P MHB-04-H-P MHB-04-B MHB-04-H
MHA-02-B MHA-03-B MHA-02-H MHA-03-H MHB-02-B MHB-03-B MHB-02-H MHB-03-H
MHB-04-B MHB-04-H MHA-02-B-P MHA-03-B-P MHA-02-H-P MHA-03-H-P
MHB-02-B-P MHB-03-B-P MHB-02-H-P MHB-03-H-P MTP-02 MTP-03MTT-02 MTT-03
MSP-02 MSP-03  MSA-02-X MSA-03-X MSA-04-X MSA-06-X MSA-02-Y MSA-03-Y
MSA-04-Y MSA-06-Y MSB-02-X MSB-03-X MSB-04-X MSB-06-X MSB-02-Y MSB-03-Y
MSB-04-Y MSB-06-Y MSW-02-X MSW-03-X MSW-04-X MSW-06-X MSW-02-Y MSW-03-Y
MRB-03-A-H 、MRB-03-B-H 、MRB-03-C-H 、MRB-03-H-H、

手動換向閥
DMT-03-W-2B2 DMT-04-W-2B2 DMT-06-W-2B2 DMT-10-W-2B2 DMG-02-W-2B2 DMG-03-W-2B2
DMT-03-W-3C2 DMT-04-W-3C2 DMT-06-W-3C2 DMT-10-W-3C2 DMG-02-W-3C2 DMG-03-W-3C2
DMT-03-W-3C3 DMT-04-W-3C3 DMT-06-W-3C3 DMT-10-W-3C3 DMG-02-W-3C3 DMG-03-W-3C3
DMT-03-W-3C4 DMT-04-W-3C4 DMT-06-W-3C4 DMT-10-W-3C4 DMG-02-W-3C4 DMG-03-W-3C4
DMT-03-W-3C6 DMT-04-W-3C6 DMT-06-W-3C6 DMT-10-W-3C6 DMG-02-W-3C6 DMG-03-W-3C6

疊加式單向閥
MCP-02-B MCP-03-B MCP-04-B MCP-06-B MCA-02-B MCA-03-B MCB-02-B MCB-03-B
MCT-02-B MCT-03-B MCT-04-B MCT-06-B MCW-02-B MCW-03-B MCW-03-B MCW-02-B

疊加式液控單向閥
MPW-02-B MPW-03-B MPW-04-B MPW-06-B MPDA-03-B MPDB-03-B MPDW-03-B
MPA-02-B MPA-03-B MPA-04-B MPA-06-B MPB-02-B MPB-03-B MPB-04-B MPB-06-B
MBP-01-B-H MBP-02-B-H MBP-03-B-H MBP-06-B-H MBP-01-B-M MBP-02-B-M
MBP-03-B-M MBP-06-B-M MBA-01-B-H MBA-02-B-H MBA-03-B-H MBA-06-B-H
MBA-01-B-M MBA-02-B-M MBA-03-B-M MBA-06-B-M MBB-01-B-H MBB-02-B-H
MBB-03-B-H MBB-06-B-H MBB-01-B-M MBB-02-B-M MBB-03-B-M MBB-06-B-M
MBW-01-B-H MBW-02-B-H MBW-03-B-H MBW-01-B-M MBW-02-B-M MBW-03-B-M
MBP-01-C-H MBP-02-C-H MBP-03-C-H MBP-06-C-H MBP-01-C-M MBP-02-C-M
MBP-03-C-M MBP-06-C-M MBA-01-C-H MBA-02-C-H MBA-03-C-H MBA-06-C-H
MBA-01-C-M MBA-02-C-M MBA-03-C-M MBA-06-C-M MBB-01-C-H MBB-02-C-H
MBB-03-C-H MBB-06-C-H MBB-01-C-M MBB-02-C-M MBB-03-C-M MBB-06-C-M
MBW-01-C-H MBW-02-C-H MBW-03-C-H MBW-01-C-M MBW-02-C-M MBW-03-C-M
MBP-01-H-H MBP-02-H-H MBP-03-H-H MBP-06-H-H MBP-01-H-M MBP-02-H-M
MBP-03-H-M MBP-06-H-M MBA-01-H-H MBA-02-H-H MBA-03-H-H MBA-06-H-H
MBA-01-H-M MBA-02-H-M MBA-03-H-M MBA-06-H-M MBB-01-H-H MBB-02-H-H

VOP潤滑泵
VOP-203-A2-F-RV VOP-204-A2-F-RV VOP-206-A2-F-RV VOP-208-A2-F-RV VOP-210-A2-F-RV
VOP-212-A2-F-RV VOP-216-A2-F-RV VOP-220-A2-F-RV
VOP-203-A1-F-RV VOP-204-A1-F-RV VOP-206-A1-F-RV VOP-208-A1-F-RV VOP-210-A1-F-RV
VOP-212-A1-F-RV VOP-216-A1-F-RV VOP-220-A1-F-RV VOP-203-A2-F-RV VOP-204-A2-F-RV
VOP-206-A2-F-RV VOP-208-A2-F-RV VOP-210-A2-F-RV VOP-212-A2-F-RV VOP-216-A2-F-RV
VOP-220-A2-F-RVVOP-203-A3-F-RV VOP-204-A3-F-RV VOP-206-A3-F-RV VOP-208-A3-F-RV
VOP-210-A3-F-RVVOP-212-A3-F-RV VOP-216-A3-F-RV VOP-220-A3-F-RV
